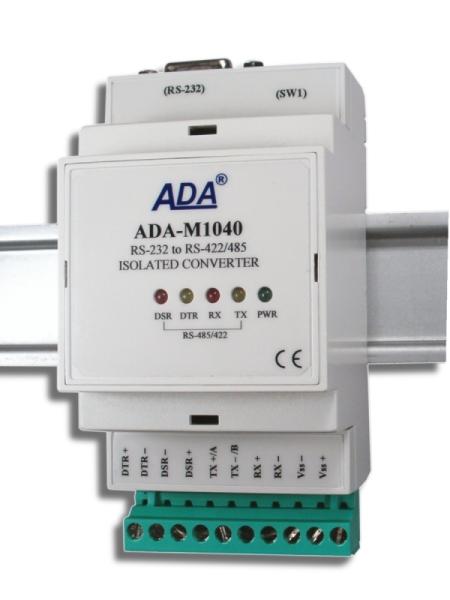

Konwerter RS-232 na RS-485/RS-422 - ADA-M1040
Opis:
Wiele urządzeń takich jak sterowniki PLC, przetworniki pomiarowe, czujniki , kasy fiskalne czy wagi elektroniczne wyposażone są standardowo w port komunikacyjny RS232. Standard RS232 posiada jednak ograniczenia dotyczące długości kabla (odległość przy której transmisja działa poprawnie wynosi 15m). Rozwiązaniem tego problemu jest zastosowanie do transmisji danych standardu RS485 / RS422. Standard RS485 / RS422 pozwala na łączenie ze sobą urządzeń oddalonych o 1200m. Konwerter ADA-M1040 jest urządzeniem służącym do zamiany standardu RS232 na RS485/RS422 bez ingerencji w format przesyłanych danych. Nie wymaga do swego działania zasilania z portu RS232, wspiera asynchroniczną transmisję danych RS232 z szybkością do 230,4 kbps przez jedną lub dwie pary skrętek interfejsu RS485 / RS422.
Produkowany jest w wersji z automatycznym sterowaniem przepływu danych (wersja ADA-M1040-1-X-X-X) lub w wersji ze sterowaniem przepływu danych za pomocą sygnału RTS (RTS-TOGGLE) interfejsu RS232 (wersja ADA-M1040-2-X-X-X).
ADA-M1040 wyposażony jest w żeńskie gniazdo DB-9F do podłączenia interfejsu RS232 oraz w listwę nierozłącznych lub rozłącznych zacisków śrubowych dla skrętkowych połączeń magistrali RS485 / RS422 i zasilania. Złącze DB-9F interfejsu RS232 w konwerterze wykonane jest jako DCE co pozwala na podłączenie konwertera z innym urządzeniem wyposażonym w RS232 za pomocą kabla przedłużacza RS232 (typowy kabel do podłączenia modemu) bez wykonywania przeplotu Tx z Rx, RTS z CTS, DTR z DSR. Do działania konwerter ADA-M1040 wykorzystuje sygnały Rx, Tx, RTS i masę GND a w wersji rozszerzonej dodatkowo sygnały DTR, DSR wprowadzone przez gniazdo DB-9F. Jeżeli do złącza DB-9F konwertera w wersji ADA-M1040-1-X-X-X nie wprowadzamy sygnału RTS należy go skonfigurować do pracy z automatycznym sterowaniem nadajnika/odbiornika RS485. Izolacja galwaniczna na poziomie 1kVDC lub 3kVDC oraz optoizolacja 5kVDC w torze sygnałowym separuje interfejs RS232 konwertera od interfejsu RS485/422. Chroni urządzenie podłączone do portu RS232 od przepięć powstających na magistrali RS485/422 i w obwodzie zasilającym. Ochronę przeciwprzepięciową na każdej linii RS485 / RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników. ADA-M1040 należy zasilać z zasilacza napięcia stabilizowanego o napięciu z zakresu 10 – 30VDC i mocy minimum 2W.
